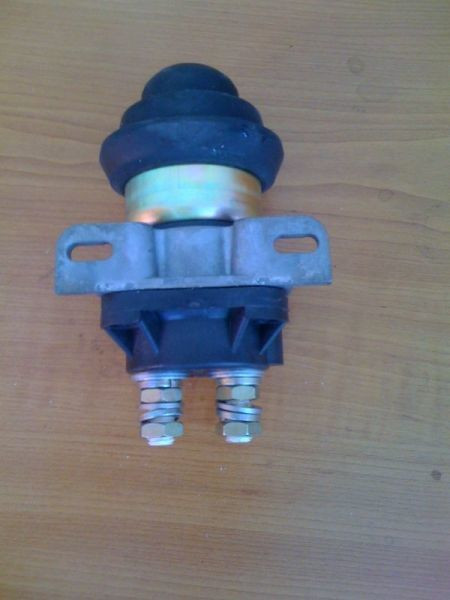

Выключатель массы дистанционный (24v 50А) 1212.3737 (АДЮИ.453779.001)

Выключатель аккумуляторных батарей дистанционный МАЗ (24v 50А)

Выключатель массы.

Рабочее напряжение 24В.

Проверка работоспособности выключателей.
Для проверки механизма включения выключателей, несколько раз произвести ручное
включение и выключение.
Дополнительно  для  выключателей  с  комбинированным  приводом  провести
электромагнитное включение и выключение.
При  этом,  в  обесточенном  состоянии,  проконтролировать  факт  замыкания  силовых
(между  выводами  1  и  2)  и  вспомогательных  (между  выводами  2  и  4)  выводах
мультиметром.

Обозначение контактов. Выводы 1 и 2 – силовые, вывод 4 – вспомогательный (для
выключателей 1243.3737-05 и 1243.3737-06), вывод 3 – электромагнита.

Проверка состояния силовых и вспомогательных контактов.
Для этого при включенном выключателе через силовые контакты пропустить ток от
10 до 50 А и замерить падение напряжения на силовых выводах.
Падение напряжения должно составлять не более 0,025 В для тока 50 А и 0,005 В для
тока  10  А.  При  измерении,  для  того,  что  бы  не  повредить  мультиметр,  установить
предел  измерения  не  менее  подаваемого  напряжения,  а  далее  уменьшать  до
приемлемого.
Падение  напряжения  для  других  значений  токов  можно  определить,  умножив
величину тока на 0,005.
Если включение и выключение не происходит, или падение напряжения на силовых
контактах существенно превышает указанное, то выключатель необходимо заменить.
