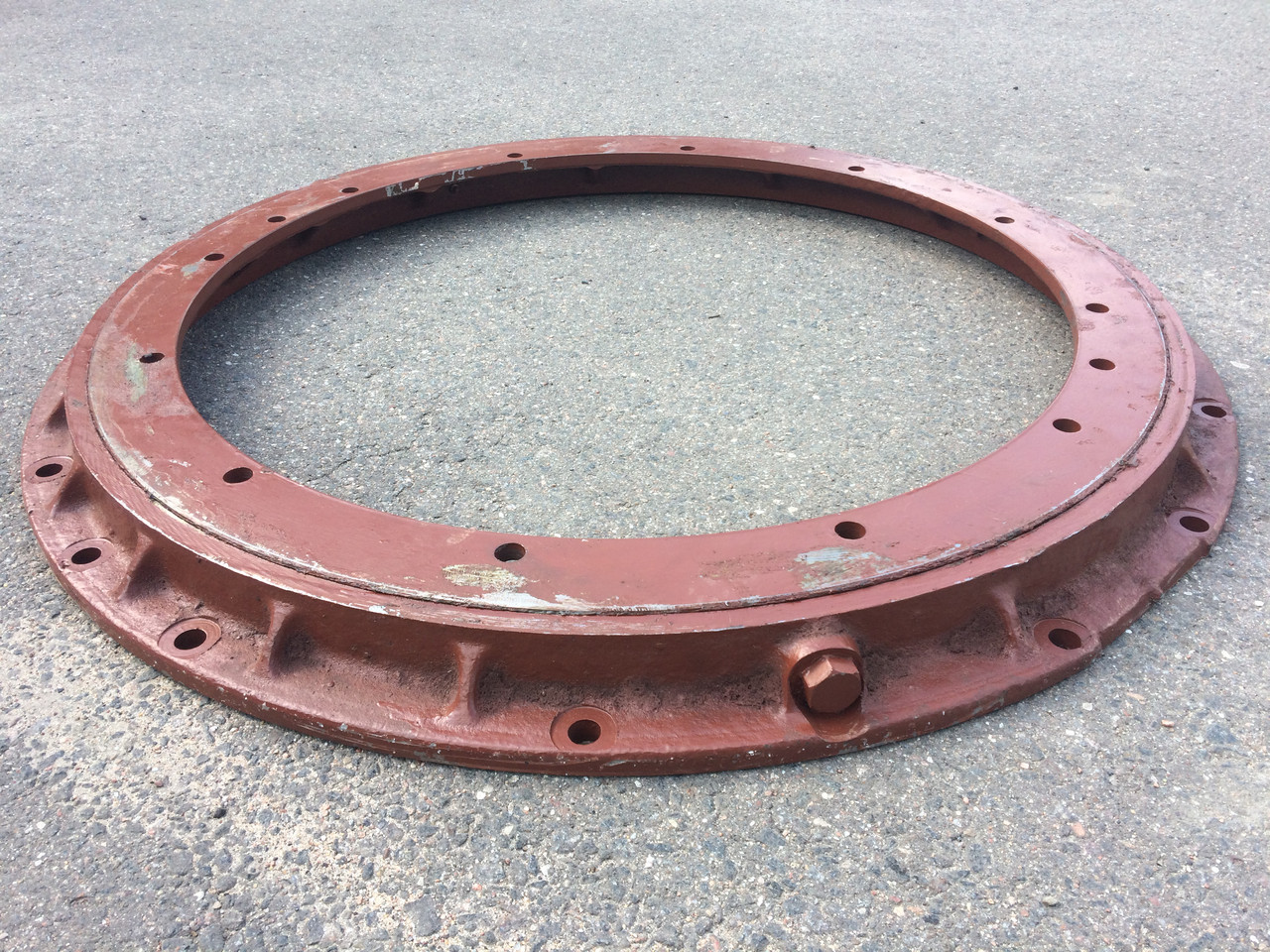

Круг поворотный 5224В-2704015 (аналог 8926-2704015)

Круг поворотный прицепа МАЗ 83781

Установка:

10 - круг защитный верхний (кожух защитный) 5224В-2704028 постоянно в наличии

2, 9 - болты крепежные 372745 М18*1,5-55 - 22 шт. на круг.

Гайки 374819 размер М18*1,5-5Н6Н в количестве 44шт. на круг.

10 - круг защитный 5224В-2704028

Для повышения надежности крепления поворотных кругов часть болтов выполнена с конусными посадочными поверхностями.

Поворотный круг состоит из нижнего 8 и верхнего 6 колец фасонного профиля. Профиль колец выполнен таким образом, что после заполнения шариками 7 диаметром 25,4 мм кольца замыкаются.

Шарики в количестве 112 шт. вставляются через отверстие в нижнем кольце, при этом верхнее кольцо проворачивается. Отверстие закрывается резьбовой пробкой 1, которую завертывают до обеспечения вращения колец без заедания, т. е. без западания шариков в отверстие под пробку 1.

Между верхним и нижним кольцом устанавливаются войлочные уплотнительные кольца 4 и 5 для удержания смазки и предохранения рабочих поверхностей поворотного круга от попадания пыли. Для обеспечения плоскости при креплении поворотного круга к раме и предохранения от выпадания уплотнительного кольца 4 устанавливается защитный круг 10 . Рабочая поверхность кругов через масленки 3 заполняется смазкой согласно карте смазки.

Технические характеристики:

1. Внутренний диаметр --- 776 мм.
2. Наружный диаметр --- 1040 мм.
3. Высота --- 68 мм.
4. Максимальная нагрузка на круг 9 т.с.
5. Масса --- 100 кг.
